Modules d'E/S compacts GE IC200CHS022J

L'IC200CHS022 est un module porteur de la gamme VersaMax, fabriqué par Emerson Automation. Ce module est associé aux modules d'E/S VersaMax et fournit des bornes de câblage pour la terminaison des périphériques d'entrée et de sortie, selon le type de module installé. L'IC200CHS022 peut également être appelé embase de bornes. Il est doté de 36 bornes à vis conçues pour accueillir du cuivre massif ou toronné de calibre 14 à 22 AWG pour une connexion monofilaire et de calibre 18 AWG pour une connexion à deux (2) fils, dans une seule borne afin de mettre en œuvre un court-circuit. Les bornes du porteur sont étiquetées A1 à A18 et B1 à B18 pour un regroupement approprié. Chaque borne a une tension nominale de 0 à 264 VCA, 2 ampères par borne et 8 ampères par segment de terre et d'alimentation. Chaque borne est également conçue pour supporter des tensions transitoires allant jusqu'à 300 VCA. L'IC200CHS022 offre flexibilité et modularité, permettant le remplacement ou la maintenance des modules d'E/S VersaMax hébergés sans avoir à retirer les connexions de câblage existantes des modules porteurs. Le temps de dépannage est ainsi considérablement réduit, notamment en cas d'arrêt du système de contrôle ou du module. Ce module porteur comprend également le système de fixation, tel que la fente DIN ou les pattes de montage sur panneau, permettant de le fixer le long du module d'E/S partenaire. L'IC200CHS022 est fourni avec un porte-carte articulé sur le câblage des bornes. Il verrouille également le module d'E/S. En fonctionnement, ce porte-carte doit être rétracté.

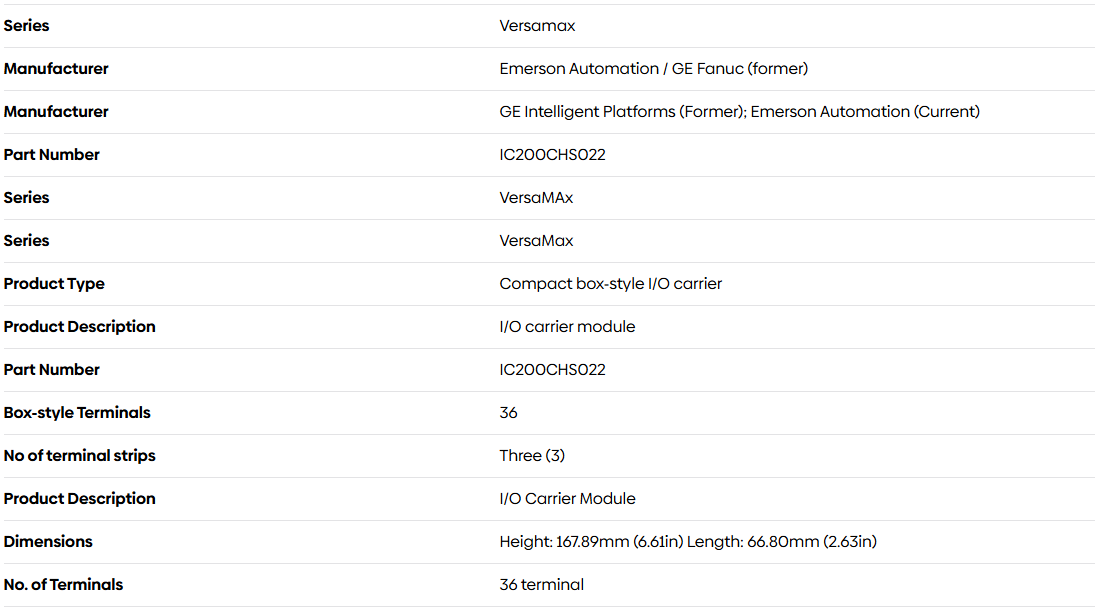

Le support GE Fanuc IC200CHS022 est un boîtier d'E/S compact de la série Versamax. Il comprend 36 bornes IEC. Ce module assure le câblage, le montage et les communications de fond de panier pour un module d'E/S Versamax monté verticalement sur le support IC200CHS022. Les dimensions du support IC200CHS022 sont de 66,8 x 70 x 163,5 millimètres. Le support IC200CHS022 intègre un porte-cartes articulé sur le câblage des bornes. Une carte de câblage est fournie avec le module et peut être insérée dans ce porte-cartes. Ce dernier doit être en position rétractée pendant le fonctionnement du système. Chaque borne du support IC200CHS022 peut accueillir un ou deux fils. Des fils de cuivre, toronnés ou massifs, peuvent être utilisés pour le câblage de terminaison. Un fil de cuivre simple utilisé pour la terminaison peut avoir une section de 0,36 mm² à 2,1 millimètres carrés. Deux fils de cuivre utilisés pour la terminaison peuvent avoir une section allant jusqu'à 0,86 millimètres carrés. Chaque point du support IC200CHS022 est conçu pour supporter un courant maximal de 2 A. Chaque connexion d'alimentation et de terre du support IC200CHS022 est conçue pour supporter un courant maximal de 8 A. Les points et les connexions d'alimentation/de terre du support IC200CHS022 sont conçus pour supporter une tension maximale de 264 VCA et peuvent supporter des transitoires de tension allant jusqu'à 300 VCA. Le support IC200CHS022 est conçu pour être monté sur un rail DIN de 7,5 x 35 millimètres. Un espacement horizontal de 2,5 cm et un espacement vertical de 5 cm doivent être prévus autour du module monté. Pour des performances optimales, la température ambiante autour du support IC200CHS022 en fonctionnement doit être comprise entre 0 et 60 °C.
