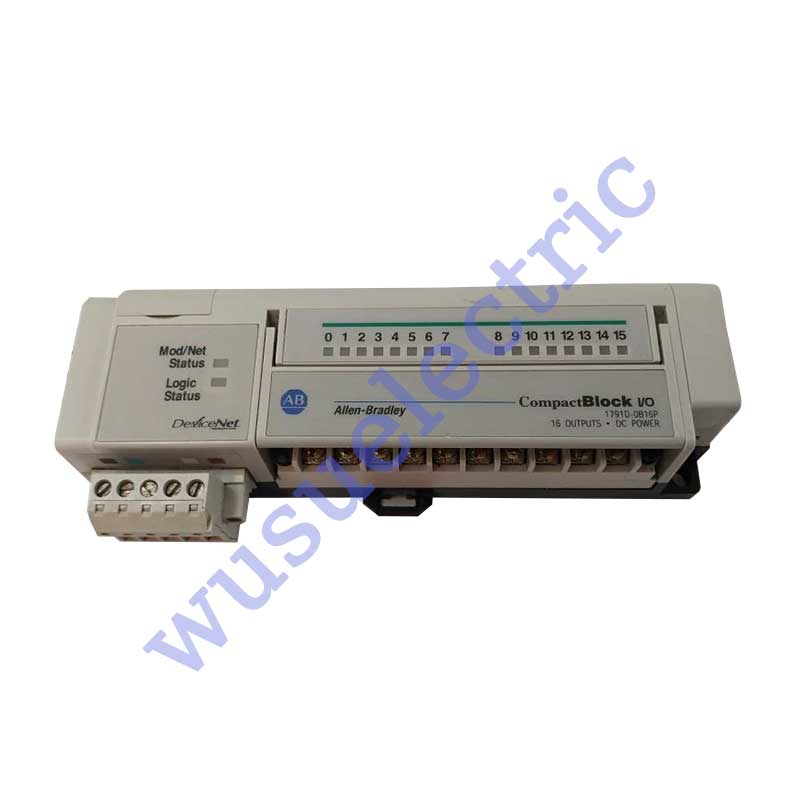

Bloc d'E/S Allen Bradley 1791D-0B16P

Le module 1791D-OB16P est compatible avec les gammes de produits PLC2, PLC3 et PLC5, les automates SLC500 et les automates programmables SoftLogix avec fonction de numérisation DeviceNet. Ce module prend en charge des débits de communication tels que 125 Kbit/s à 500 m (1 600 pi), 250 Kbit/s à 200 m (600 pi), 500 Kbit/s à 100 m (330 pi) pour les câbles épais et 125 Kbit/s à 420 m (1 230 pi), 250 Kbit/s à 200 m (490 pi), 500 Kbit/s à 75 m (245 pi) pour les supports plats. Le module 1791D-OB16P dispose de seize (16) canaux de sortie, répartis en deux (2) groupes de huit (8) canaux chacun. Ce module d'E/S CompactBlock offre des cycles d'échange de données configurables tels que les cycles d'interrogation, cyclique et de changement d'état (COS). En mode cyclique, le module échange des données avec le processeur de manière continue, à intervalles réguliers, selon le temps de cycle configuré. En mode d'interrogation, l'échange de données est initié par l'équipement maître qui envoie le message d'interrogation au module CompactBlock. En mode de changement d'état, l'échange de données est exécuté en fonction de l'état d'un déclencheur spécifique.

Le module est doté d'un indicateur d'état facilitant la surveillance et le dépannage. Ces indicateurs LED fournissent des informations sur l'état du module/réseau via des voyants LED bicolores rouge/vert ; l'état logique via une LED verte et l'état des E/S via un voyant jaune.

Lors du câblage des signaux vers le module, la taille de fil recommandée est un fil toronné de calibre 14 (2 mm²) avec une isolation maximale de 3/64 pouce.

L'échange de données d'E/S s'effectue via une connexion cyclique, par interrogation ou par changement d'état. Le choix du mode de connexion s'effectue via la configuration du scanner DeviceNet du module. En mode cyclique, le maître envoie et reçoit des données du module CompactBlock à des intervalles préconfigurés. En tant que périphérique interrogé, le maître envoie des messages d'interrogation au module, initiant ainsi la communication. En mode par changement d'état, le maître envoie des données de sortie uniquement lorsque la période de communication est expirée ou lorsque le programme de contrôle utilisateur souhaite une mise à jour du module. Dans ce type de connexion, l'esclave transmet automatiquement les modifications de données au maître au fur et à mesure de leur apparition. Le 1791D-0B16P organise les sorties source en deux groupes de huit. Pour la surveillance, le module dispose d'indicateurs d'état : rouge ou vert pour l'état Mod/Net, vert pour l'état logique et jaune pour l'état des E/S. Sa plage de tension à l'état passant est comprise entre 10 et 30 VCC, sa chute de tension à l'état passant est de 0,5 VCC pour un courant nominal maximal à l'état passant de 0,5 A et sa fuite maximale à l'état bloqué est de 1,0 mA. Toutes les sorties ont un courant maximal de 4,0 A avec une surintensité maximale de 1,0 A pendant 10 millisecondes, répétable toutes les 2 secondes. Les dimensions du module de base sont de 150 x 48 x 38 millimètres (5,91 x 1,9 x 1,5 pouces).
